[Plotter-Anleitung] SVG in eine DXF – Datei für die Silhouette Software umwandeln

Wer seinen Schneideplotter ganz Neu hat und „nur“ die Basic-Edition von Silhouette besitzt, der wird schnell an seine Grenzen kommen. Leider erlaubt uns diese kostenlose Variante der Silhouette Software nicht, dass wir eine SVG Datei öffnen und somit verarbeiten können. Dieses „Problem“ kann man einfach umgehen in dem man die gewünschte Datei in ein anderes Format „umspeichert“.

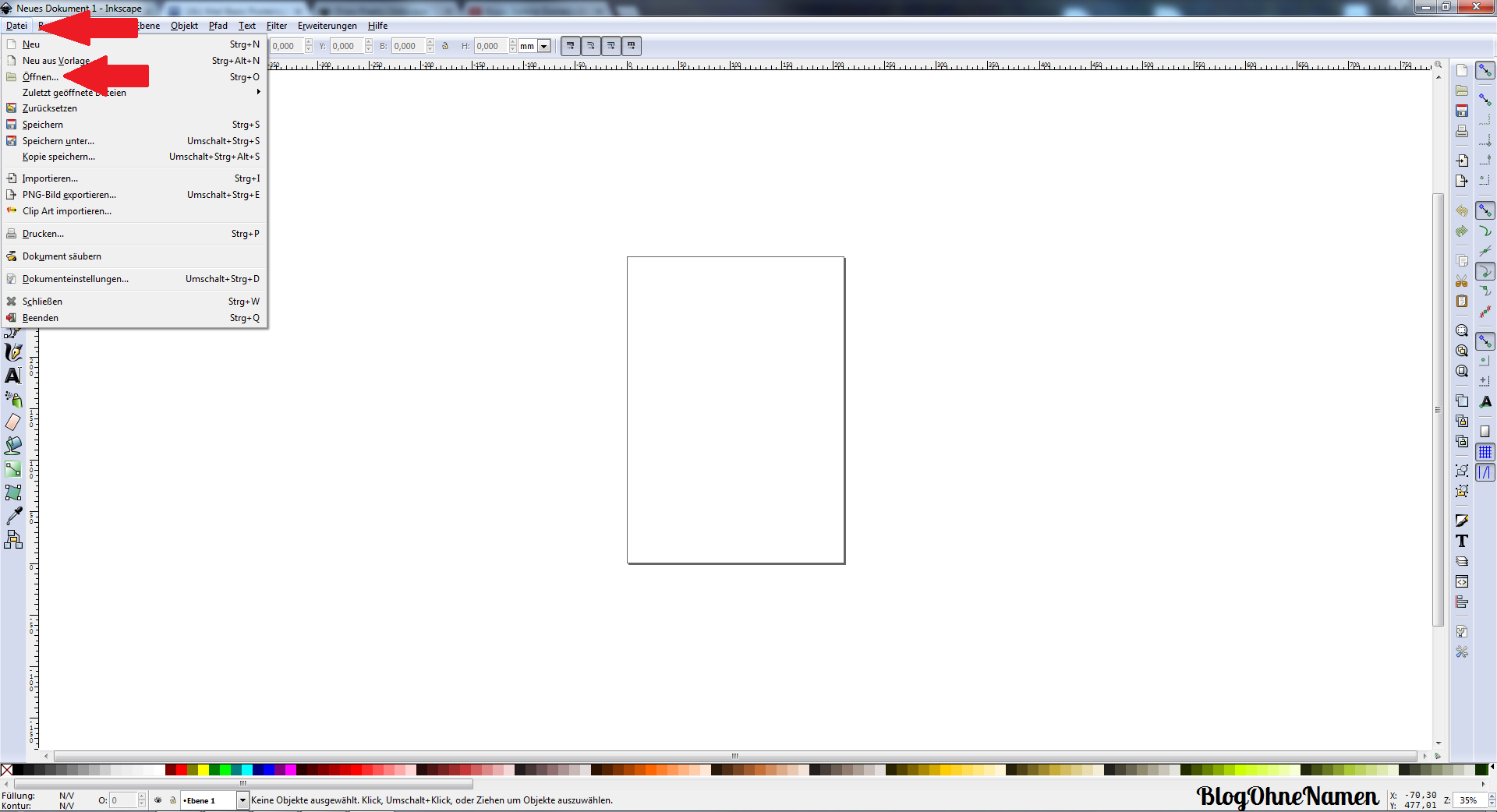

Ladet Euch das kostenlose Programm „Inkscape“ herunter und installiert es auf Eurem Pc. Diese Software könnt Ihr hier finden. Öffnet nun die SVG – Datei in Inkscape. Hierfür geht Ihr einfach auf „Datei“ und anschließend auf „Öffnen“.

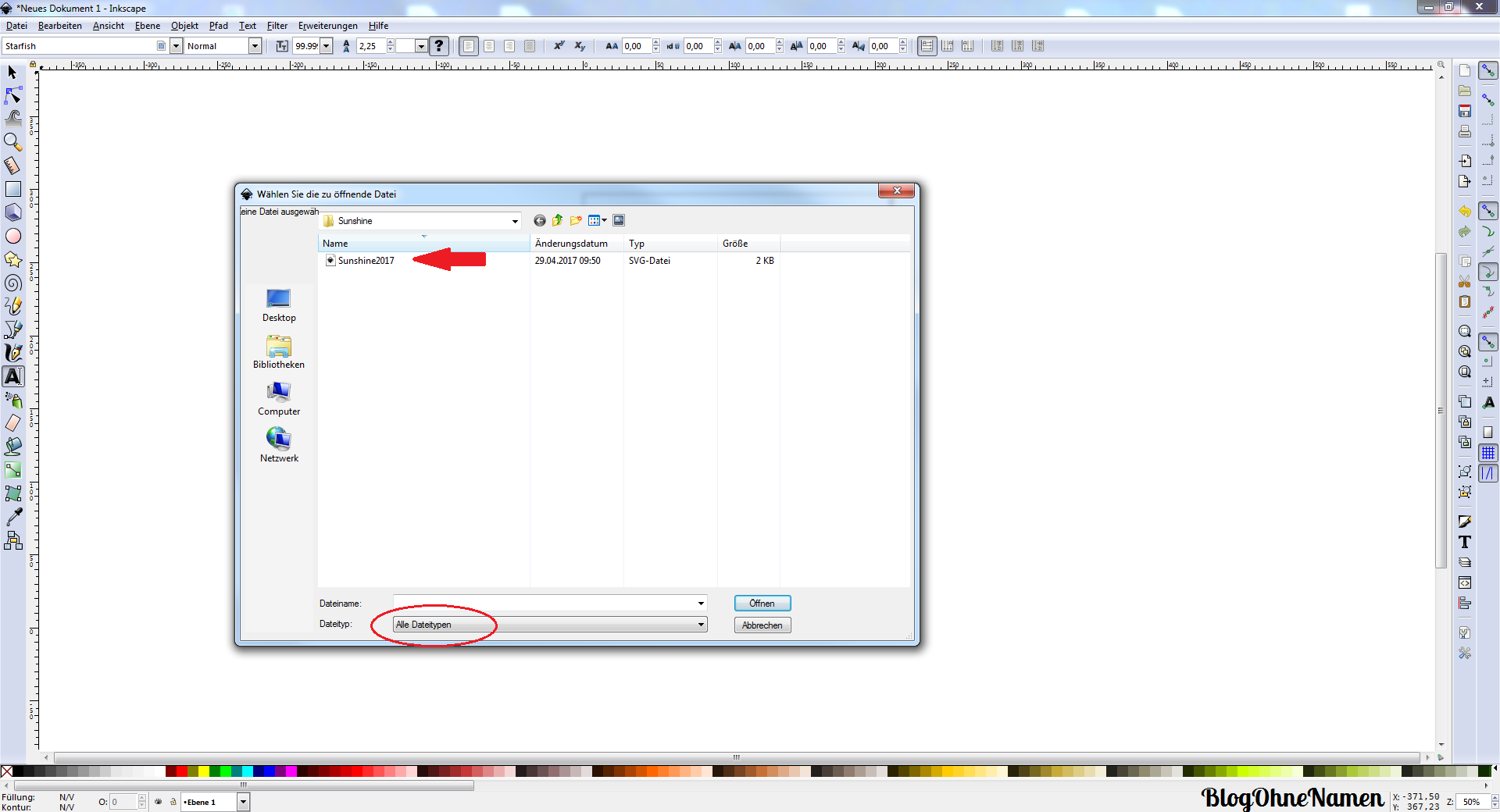

Geht zum Speicherort Eurer Datei und öffnet diese. Unter Umständen kann es sein, dass Ihr unter „Dateityp“ auf „Alle Dateitypen“ umstellen müsst.

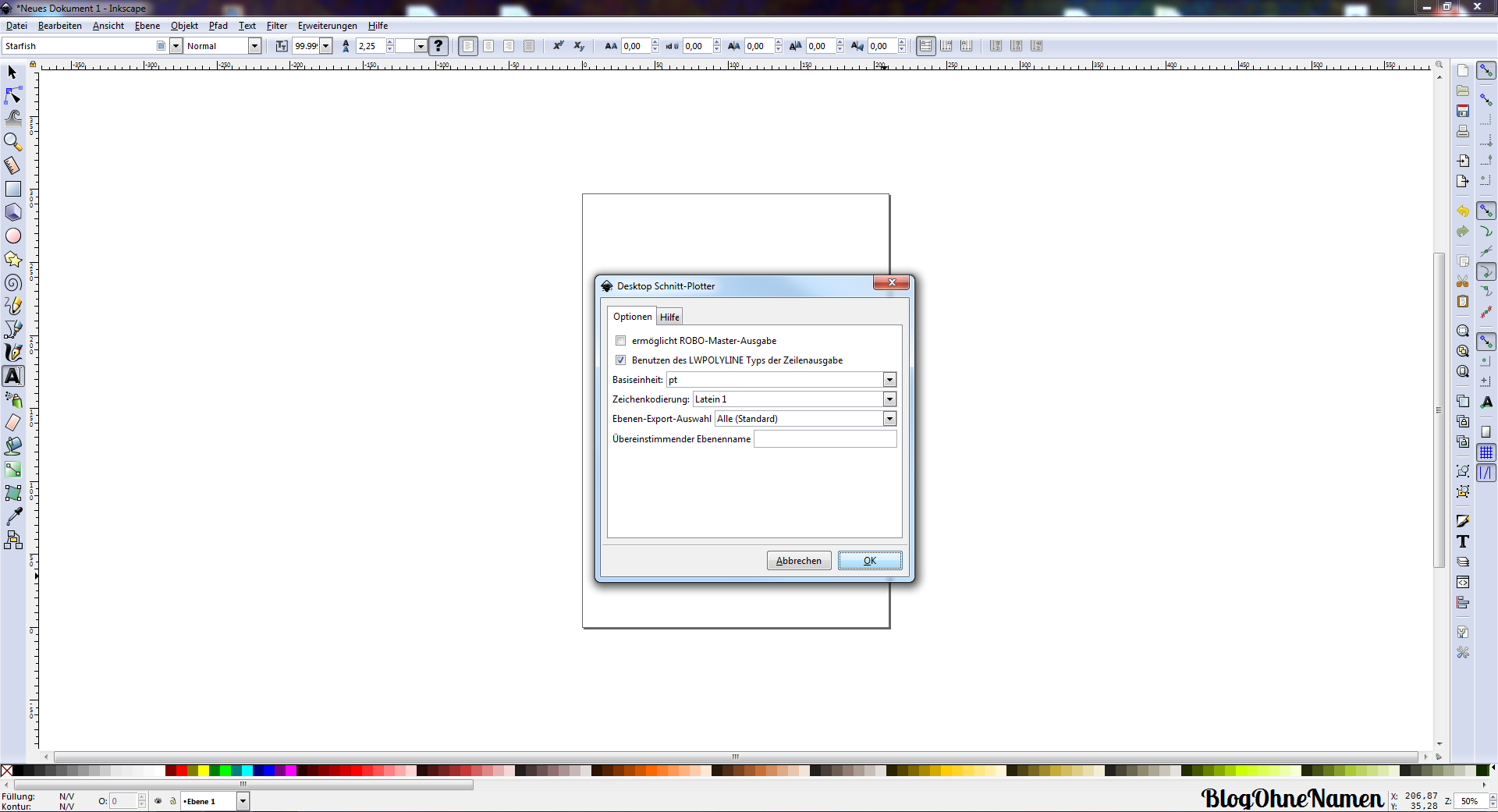

Habt Ihr die Datei geöffnet, dann könnt Ihr das ganze auch schon wieder direkt speichern. Geht hierfür wieder auf „Datei“ und anschließend auf „Speichern unter“. In dem neuen Fenster wählt Ihr unter „Dateityp“ dann das Format „DXF“ aus. Die Optionen könnt Ihr so wie sie sind bestätigen.

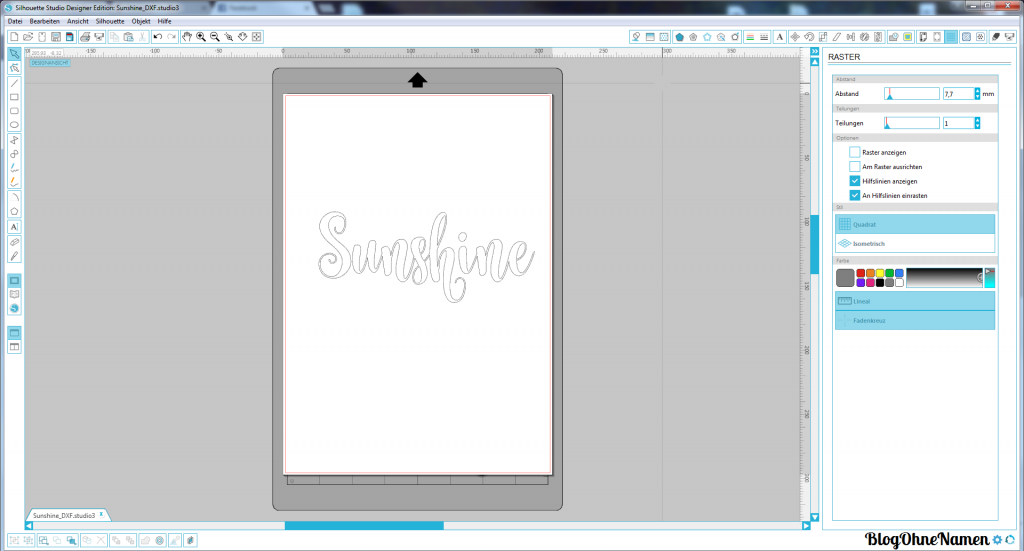

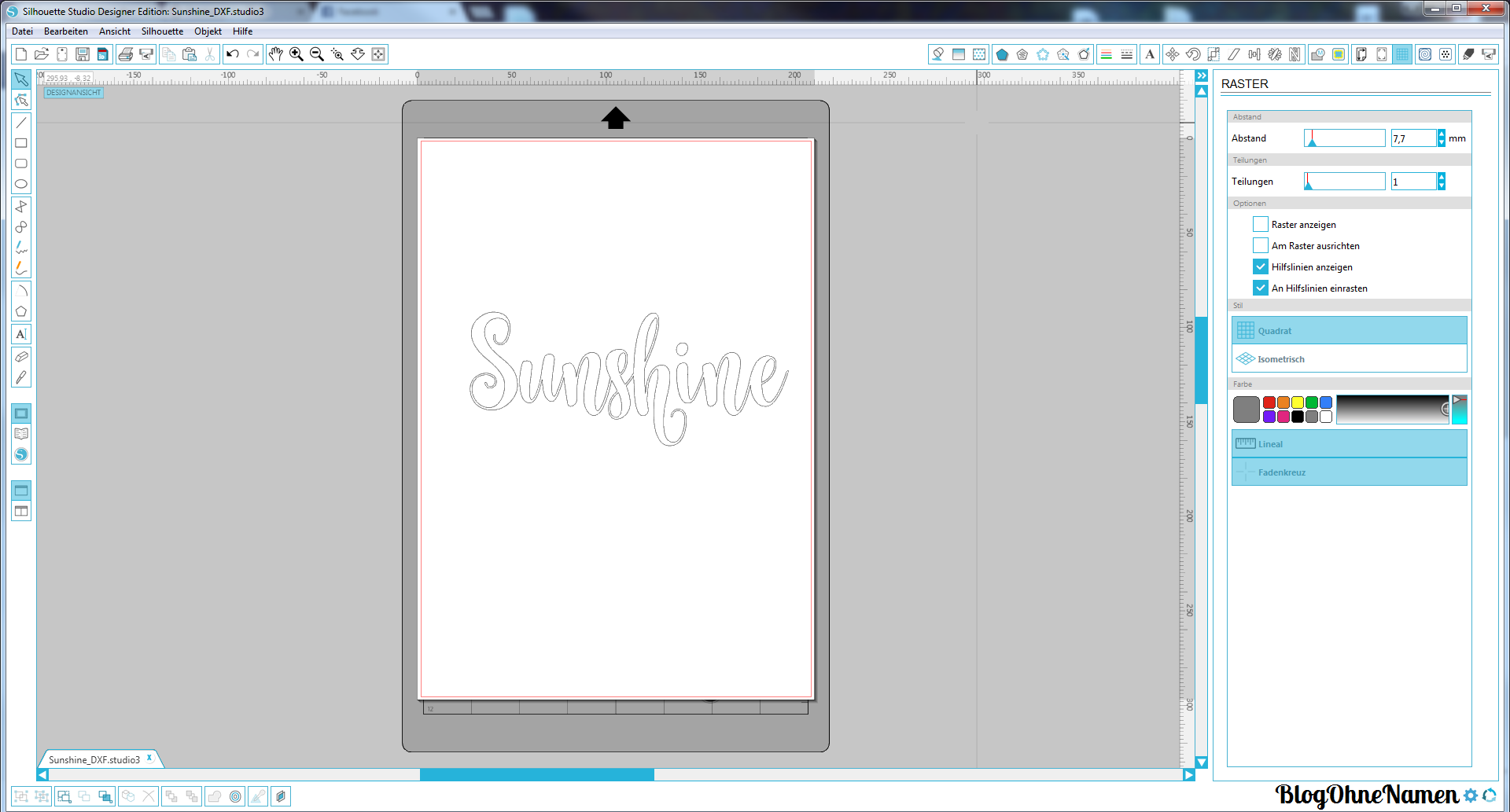

Das schlimmste wäre damit geschafft. Die Datei könnt Ihr nun in der Silhouette Studio Software ganz einfach öffnen. Hierfür geht Ihr wieder auf „Datei“, „Öffnen“ und wählt anschließend die entsprechende Datei aus.

Im Grunde funktioniert das eigentlich ganz gut. Trotzdem kann man mit diesem „umspeichern“ der Formate jede Menge Hick-Hack haben. Leider ist diese Form des „umspeichern“ keine Garantie dafür, dass die Datei komplett, sauber und im Verhältnis 1:1 gespeichert und anschließend wieder geöffnet wird.

Gern auftretende Probleme bei dieser Methode:

– „Wirre“ Striche in der „umgewandelten“ Datei
– Das Größenverhältnis bleibt nicht immer 1:1
– Nur ein Teil der Datei wird „umgewandelt“
– Fehlende Elemente

(Für keine der o.g. Probleme ist mir bisher eine gescheite Lösung bekannt)

Alternative „Online Converter“: Mittlerweile gibt es diese Converter wie Sand am Meer. Hier können die Ergebnisse ganz unterschiedlich ausfallen. Bei Anbieter A ist mir bspw. nur die Kontur erhalten geblieben, bei Anbieter B fehlten dann verschiedene Elemente und bei Anbieter C war außer einem Rechteck nicht mehr viel von dem Motiv über. Über Google findet Ihr sicher einige, probiert dort einfach mal einige aus.

Wer darauf – auf Dauer – keine Lust hat, der sollte sich überlegen, ob für Ihn vielleicht die Designer Edition eine gute Alternative ist. Diese kann man direkt mit einem Gerät – als Bundle – kaufen. So ein Bundle könnt Ihr bspw. hier* finden. Diejenigen, die schon einen Plotter haben und nur noch die Designer Edition benötigen, können dieses Upgrade natürlich auch einzeln nachkaufen. Am günstigsten ist das (soweit mir bekannt) hier.

Liebe Grüße, Anja
